地下工程试验平台监测解决方案
模拟打造成地下工程及隧道工程多功能测试平台，可以对隧道、地铁区间、地铁地基坑、建筑物的基坑、高边坡、软弱地基等施工过程和工程力学响应等进行模拟实验，对施工工艺进行验证和评价，对接近施工环境下的附近建筑物进行安全评估，并且可以对部分监控检测技术方案进行验证和试验。

  桥梁 隧道 边坡 地铁 地灾 水库大坝 尾矿库 建筑物 风力发电 智慧矿山 钻井平台 高支模 特种设备

监测介绍

当模型料箱在主机外装好测试材料后，由牵引缆绳牵引至主机正下放，触发停止装置，电机停运转，导轨下方的液压装置开始工作,并将导轨下沉至合理的高度，使料箱落在受测平台上。

根据操控主机发出的指令，受测箱体顶部的9支液压杆可单独工作或协同工作，向下施压。模型料箱内部的传感器将获得的数据传出，进行后续的处理。

根据操控主机发出的指令，受测箱体两测的18支液压杆可单独工作也可以协同工作，由两侧向模型箱体内施压。模型内部的传感器将获得的数据传出，进行后续的处理。

00:00 / 00:00


设计思路

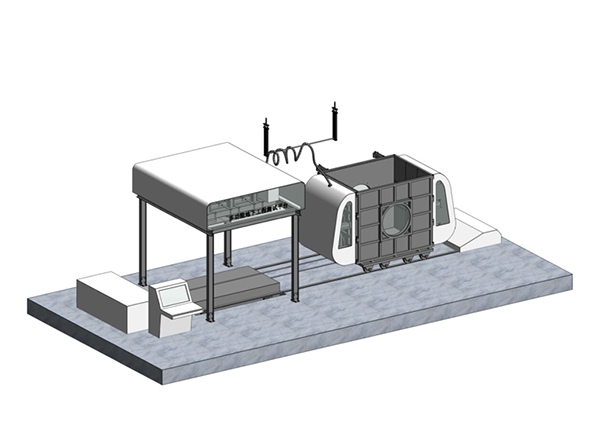

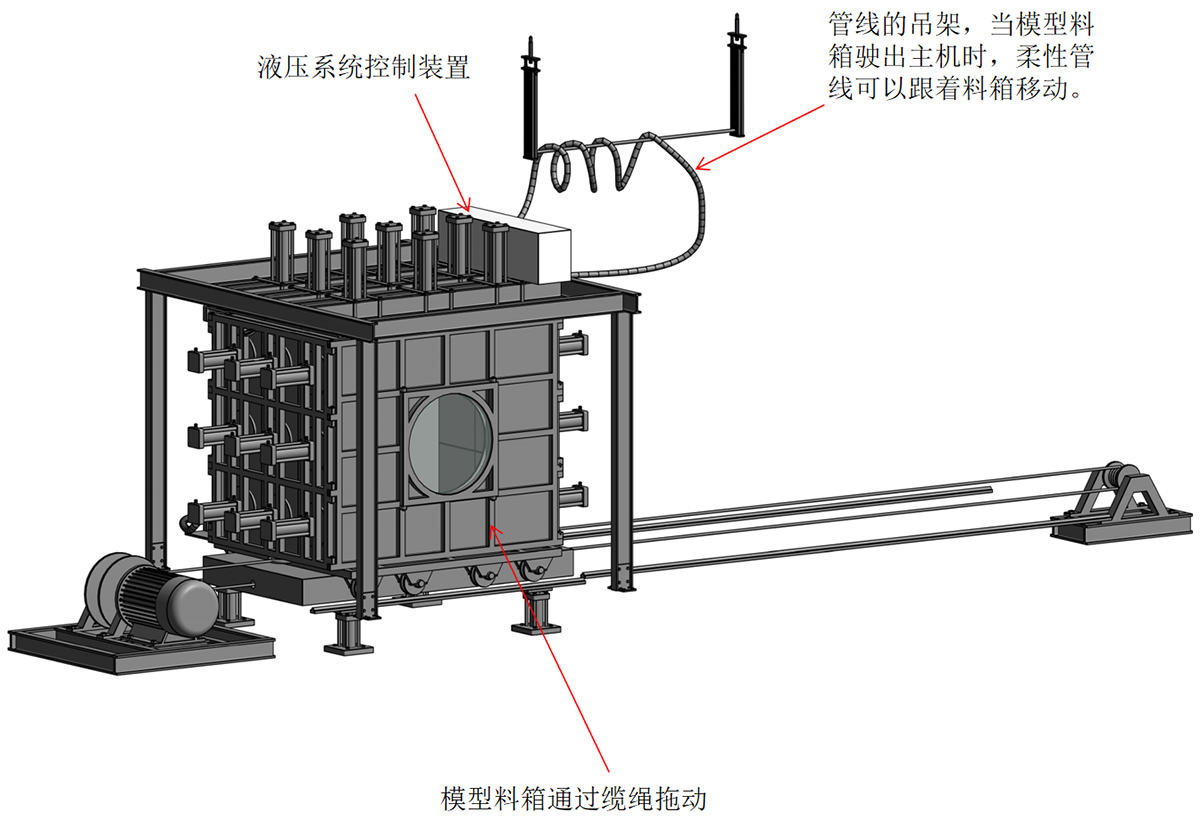

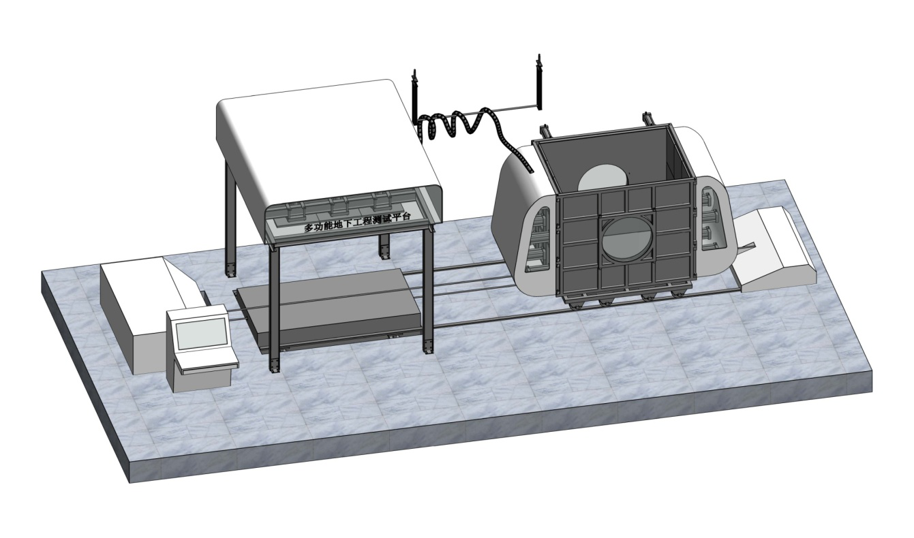

根据功能要求及参考相关资料，本设计一共分为三个部分，分别为可移动部分，固定部分和控制系统。 可移动的部分为模型料箱，两侧分别固定9个液压缸,一共18个，用于侧向受力试验。 固定部分为地面钢轨及垂直受力测试主机,顶部固定9个液压缸用于模拟垂直受力测试,当模型料箱由缆绳牵引至主机正下方后,下方的活动钢轨自动下降至合适的高度,模型料箱缓缓降落在测试平台上,从而使料箱底部受力由点变为面,能更好地保证设备的安全运行. 控制系统主要转向轮,缆绳,液压系统等组成。

工作原理

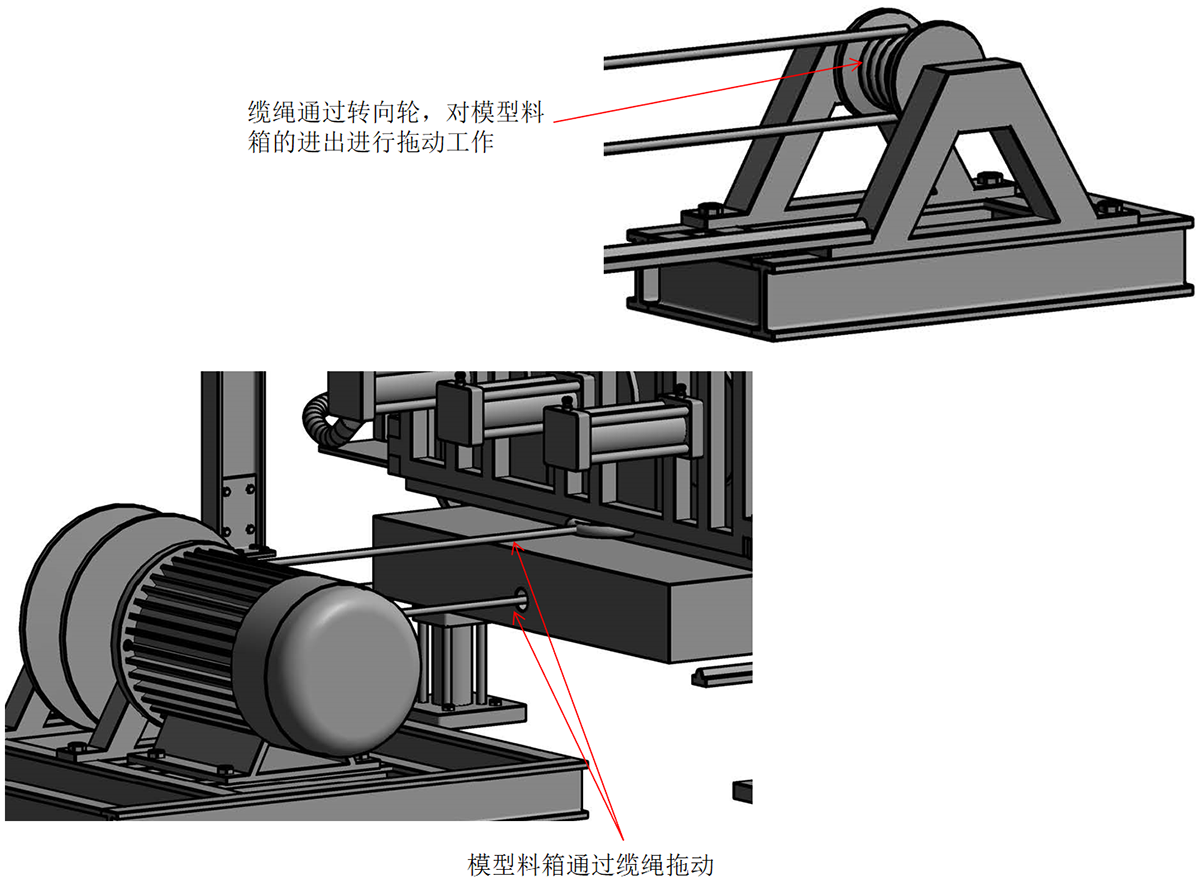

当模型料箱在主机外装好测试材料后，由牵引缆绳牵引至主机正下放，触发停止装置，电机停运转，导轨下方的液压装置开始工作,并将导轨下沉至合理的高度，使料箱落在受测平台上。 根据操控主机发出的指令，受测箱体顶部的9支液压杆可单独工作或协同工作，向下施压。模型料箱内部的传感器将获得的数据传出，进行后续的处理。 根据操控主机发出的指令，受测箱体两测的18支液压杆可单独工作也可以协同工作，由两侧向模型箱体内施压。模型内部的传感器将获得的数据传出，进行后续的处理。 测试完毕后，根据操控指令，受测箱体由缆绳拉出主机至装卸料的处理区域，进行下一步工作。当模型箱体装填测试材料后，观察窗可以打开，便于进行模拟地下工程的挖掘工作。当模型箱体卸料时，模型箱体的前侧挡板可以完全打开，方便卸料工作。

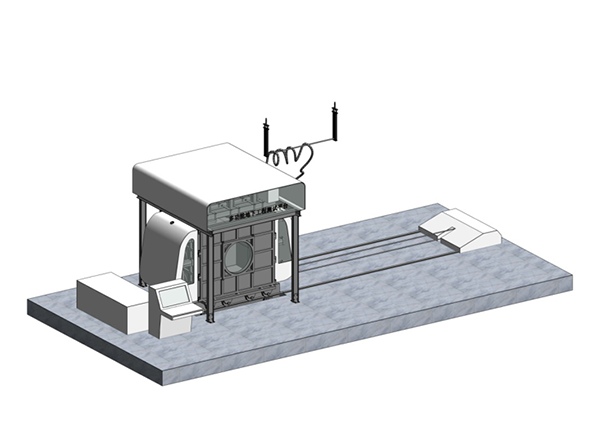

装填料状态 受测工作状态

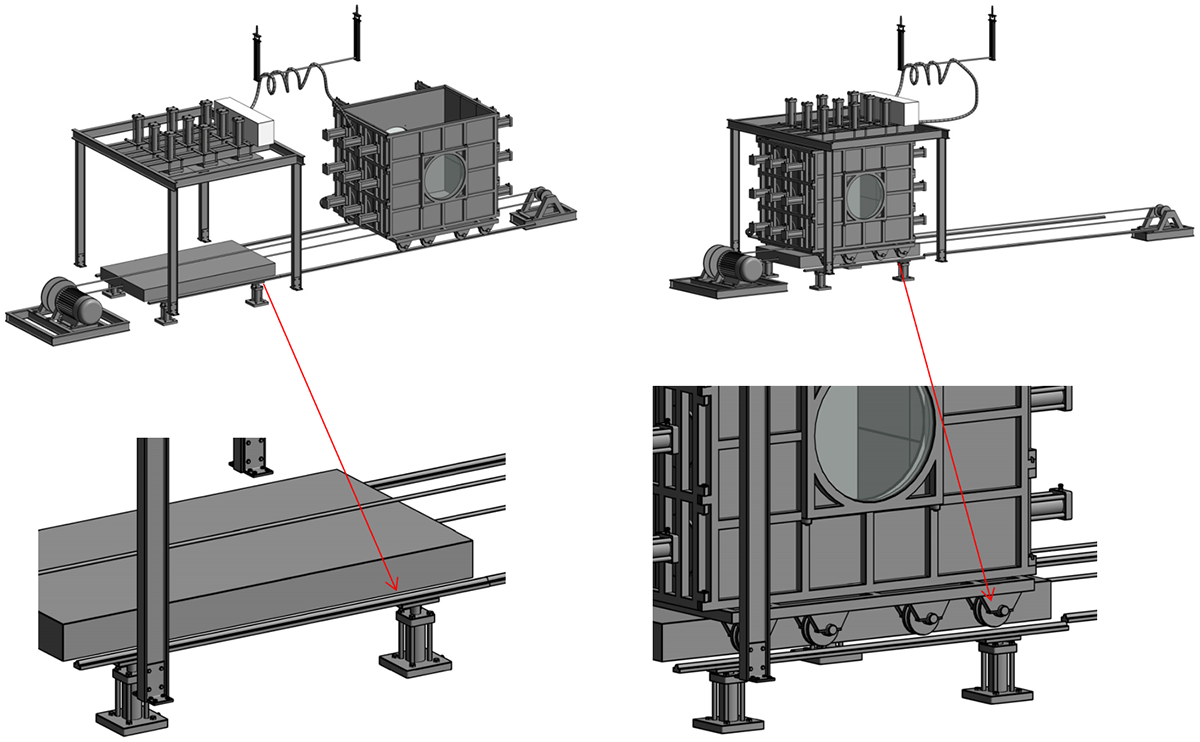

当模型料箱运行至受测区停止后，活动导轨下方的液压装置开始工作，将导轨下降，料箱缓缓降至受测平台上。


料箱拉出时，导轨下方的液压装置工作，将导轨推至与右侧的导轨同一个水平面 受测时导轨由下方的液压装置工作，料箱缓缓降至受测平台上



安全防范措施

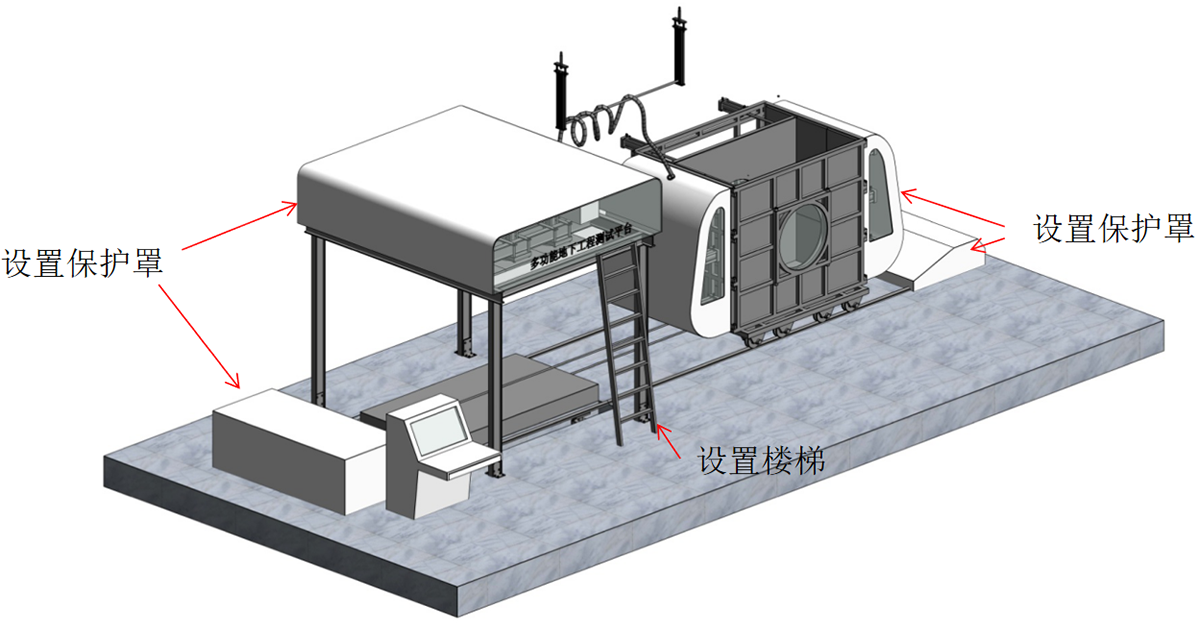

根据功能特点，本设计不涉及到明火，不涉及到燃烧爆炸等情况。 危险源主要在爬高操作，设备压伤等。 分析风险源后，得出以下的防护措施： 1.在登高操作时，需要使用安全楼梯。 2.在设计液压系统时，需要充分地考虑了容错机制以及精确计算液压杆的行程距离，即在设计上杜绝有相互冲突的液压杆行程达到干涉彼此的长度，或者在设计液压阀时充分考虑此情况的产生。 3.在有电，有夹伤等危险点加保护罩装置。
