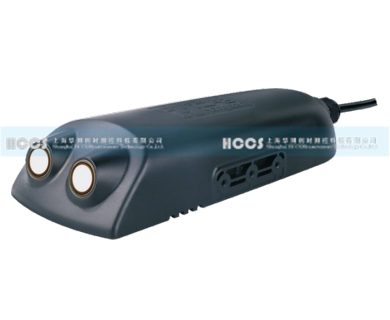

ADCP流量计 |
|
HC-300W-QX型 |
| 换能器频率 |
2000KHZ |
测量范围 |
0.1~20.00 m/s （与水流情况相关） |
| 结构 |
分体式 |
测量精度 |
±0.01 m/s |
| 测量种类 |
流速、流量、水深、水温 |
雷达扩散波束角 |
12-24°可调 |
| 供电 |
24VDC±2V |
自动垂直角度补偿 |
精度±1°；分辨率±0.1° |
| 防护等级 |
Ip68 |
流速雷达波 |
覆盖范围 50米 |
| 用途 |
在线式测量 |
安装高度 |
0.1到30米 |
| 流速测量范围 |
标配是0.03m/s～5.00m/s (传感器以上水深：40cm) |
外壳材料 |
铸造铝合金 |
| 单元层数 |
最大16层 |
防护等级 |
Ip68 |
| 最大测量剖面范围 |
5米 |
采样频率 |
20次每秒 |
| 单元层大小 |
最小12厘米，最大32厘米 |
报警接口 |
2路报警输出 |
| 长期精度 |
0.5%±5mm |
配置方式 |
具有可视化独立配置软件、 支持Modbus 指令远程修改参数 |
| 水深测量 |
0.02m～10.00m； 分辨率：2mm 精度：±0.5% |
配置软件 |
可通过配置软件显示和传输水位、 流速、流量、累计水量、过程线等图表 |
| 温度传感器 |
-2 ºC～+70 ºC分辨率：0.1ºC |
流量计算 |
内置雷达测流水力模型进行进行流量计算， 支持免率定测流模式 |
| 流量范围 |
10升/秒～99999999立方米/小时 |
扩展性 |
可同时接入多个雷达流速传感器 构成阵列式雷达测流系统 |
| 默认输出信号 |
Rs485 |
USB接口 |
具有USB接口连接移动存储设备 进行测流断面参数输入和导入导出功能 |
| |
|
设置功能 |
支持标准断面和非标准断面录入、 可预置雷达实测流速和断面平均流速 函数关系，并计算流量 |
| |
|
环境适应性 |
温度：-40～+85℃；湿度：≤95% |
