推出的新型圆弧合成孔径边坡 稳定监测雷达系统，基于宽带连续波信号体制、差分干涉微波测量和圆弧合成孔径成像方法，具有非接触测量、全方位监测、形变测量精度高、数据更 新率高、不受天气和光照条件影响、体积小重量轻、单人可携行部署等特点，适用于露天矿场、水利堤坝、山体滑坡等地质灾害现场等场合的固定长期监 测、应急救援监测和科学研究等应用。 |
|
|
|
 |
360度旋转 |
 |
三维展示 |
 |
便捷式 |
 |
长距离 |
|
|
|
|
|
|
|
|
 |
高精度 |
 |
5KM |
|
|
|
|
|
|
非接触遥感监测，无需在被测体上安装设施，人员和设备安全风险小；
基于主动微波技术手段，不受雨雪雾恶劣天候和昼夜光照影响；
采用圆弧合成孔径雷达体制，可360°全方位监测，且各方位角性能完全一致；
监测距离量程达4公里，监测范围大，工作效率高；
形变测量精度优于0.1毫米，数据更新率最高可达1分钟/次，测量灵敏度高；
内置卫星罗经仪，自动获取位置、朝向和姿态信息；
基于自适应大气扰动校正算法，无需布设气象站，数据输出稳定可靠；
采用专利折叠机构，重量不超过15公斤，折叠后收纳于28寸行李箱，易于携行；
展开时间小于1分钟，内置高性能处理器实时处理和显示，利于机动应急监测；

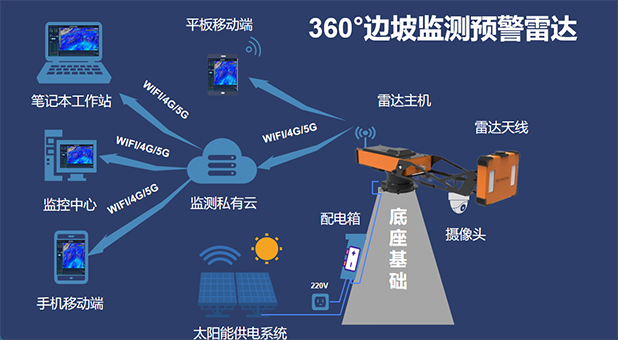

整机电源功耗不超过50W，支持多种供电和通信方式，利于长期监测；
满足IP65以上防护等级，工作温度范围-40~＋55℃，环境适应性好；
显控软件可导入多种格式的三维地形图，可实现真三维地形匹配，定位精度高；
软件基于B/S架构，支持单机、本地网络和云服务器部署。 |
 |
|
|
| HC/ASSR-200K技术指标 |
| 监测目标 |
地表形变位移 |
定位精度 |
1米 |
雷达体制 |
圆弧合成孔径 |
| 定向精度 |
0.3° |
信号形式 |
线性调频连续波 |
整机重量 |
≤15公斤(含处理单元) |
| 工作频段 |
Ku/K |
整机功耗 |
≤50W(含处理单元) |
距离量程 |
4公里 |
| 整机尺寸 |
1.13×0.26×0.37米(展开) |
方位角范围 |
360°或指定扇区 |
|
0.69×0.26×0.29米(折叠) |
| 俯仰角范围 |
30° |
储运箱尺寸 |
0.8×0.36×0.46米 |
距离分辨率 |
30厘米 |
| 防护等级 |
IP65 |
角度分辨率 |
0.3° |
工作温度范围 |
-40~+55℃ |
| 形变测量精度 |
0.1毫米 |
储存温度范围 |
-45~+85℃ |
最高数据更新率 |
30秒/次 |
| 供电 |
24V DC/220V AC/太阳能 |
天线俯仰调整范围 |
±30° |
通信 |
有线网络/光纤/WiFi/4G/5G |
| 显控软件架构 |
B/S架构，可单机、局域网或云服务器部署 |
| 三维地形适配 |
可导入多种三维地形数据，并与雷达极坐标数据精确配准 |
| 大气扰动校正 |
采用全局自适应校正算法，长期校正残差≤1mm |
| 形变投影 |
直接显示径向形变，或沿三维地形最大坡度进行投影 |
| 数据显示 |
可显示散射强度图、形变图、(强度/形变)融合图、置信度图 |
| 特征点输出曲线 |
累积形变、形变速率、加速度等 |
| 预警参数 |
累积形变、形变速率、加速度、速率倒数等 |
| 报警方式 |
本地声光报警，远程邮件、电话、短信报警 |
| 历史数据回溯 |
≥1年形变数据和≥2个月散射图像数据 |
| 报告生成 |
支持根据用户模板定期或事件触发输出报告 |
| 大屏显示 |
支持根据用户接口协议传输至指定监控大屏 |
|
|
|
|
|
