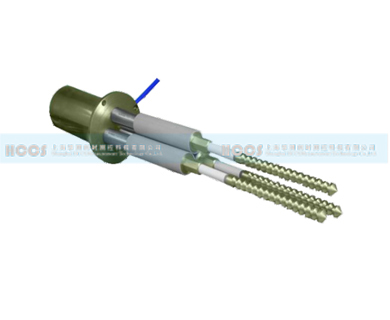

多点位移计是由位移计组（3~6支）、位移传递杆及其保护管、减摩环、安装支座、锚固头等组成。适用于长期埋设在水工结构物或土规 、土堤、边坡、隧道等结构物内，测量结构物深层多部位的位移、沉降、应变、滑移等，可兼测钻孔位置的温度。
当被测结构物发生变形时将会通过多点位移计的锚头带动测杆，测杆拉动位移计产生位移变形，振弦式位移计将变形转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其共振频率，频率信号经电缆线传输至读数装置，即可计算出被测结构物的变形量，并可同步测量埋设点的温度值。 |
|
|
|
 |
24小时在线 |
 |
多种滤波 |
 |
超大量程 |
 |
高性能处理计算 |
|
|
|
|
|
|
|
|
 |
实时精准 |
 |
快捷安装 |
 |
IP68防护设计 |
|
|
|
|
|
当被测结构物发生变形时将会通过多点位移计的锚头带动测杆，测杆拉动位移计生产位移变形，从而弦的振动频率。 |
|
| HC-WY200技术指标 |
| 项目 |
内容 |
指标 |
| 综合参数 |
测量范围 |
200mm (可定制） |
| 分辨率 |
0.01 mm |
| 工作温度 |
0~90%RH |
| 侧杆
|
Φ8/2000 |
| 重量 |
<1kq |
| 精度 |
0.1 mm |
| 温度范围 |
-40~80°C |
| 供电电压 |
DC 4.5V |
| 输出
|
RS485/CAN |
| 防护等级 |
IP65 |
|
|
|
|
|
